材質	鋼質
產地	鄭州
內徑	70
外徑	110
重量	1
品牌	伯銳特
型號	Z2-70*110
加工定制	是

       河南伯銳特軸承有限公司 經銷批發的軸承、賬套、油封、標準件、礦山配件暢銷消費者市場，在消費者當中享有較高的地位，公司與多家零售商和代理商建立了長期穩定的合作關系。河南伯銳特軸承有限公司經銷的軸承、賬套、油封、標準件、礦山配件品種齊全、價格合理。河南伯銳特軸承有限公司實力雄厚，重信用、守合同、保證產品質量，以多品種經營特色和薄利多銷的原則，贏得了廣大客戶的信任。

聯系人：趙先生

電話：13323865079

         13838310708

參數：

基本尺寸					內六角螺釘		額定負荷		脹套與軸結合面上的壓力Pt(N/mm2)	脹套與軸轂結合面上的壓力Pt'(N/mm2)	螺釘?shù)臄Q緊力矩 MA(N.m)	重量G （Kg）
d	D	I	L	L1	d1	n	Ft	Mt
25	55	32	40	46	M6	6	67	0.84	297	101	1 7	0.47
28	55	32	40	46	M6	6	67	0.94	265	101	1 7	0.44
30	55	32	40	46	M6	6	67	1.0	248	101	1 7	0.42
35	60	44	54	60	M6	7	74	1.3	165	87	1 7	1
40	75	44	54	62	M8	7	145	2.9	282	116	41	1.1
45	75	44	54	62	M8	7	145	3.26	251	116	41	1.22
50	80	56	64	72	M8	8	165	4.15	200	98	41	1.4
55	85	56	64	72	M8	9	186	5.15	205	104	41	1.6
60	90	56	64	72	M8	10	207	6.2	202	106	41	1.7
65	95	56	64	72	M8	10	207	6.75	187	100	41	1.9
70	110	70	78	88	M10	10	329	11.5	223	114	83	3.1
80	120	70	78	88	M10	11	362	14.5	215	115	83	3.5
90	130	70	78	88	M10	12	390	17.8	208	115	83	3.8
100	145	90	100	112	M12	14	527	26.3	200	107	145	6.1
110	155	90	100	112	M12	17	575	31.8	198	110	145	6.6
120	165	90	100	112	M12	18	670	40.4	212	120	145	7.2
130	180	104	116	130	M14	16	759	49	180	112	230	11.1
140	190	104	116	130	M14	18	842.8	59	186	124	230	11.8
150	200	104	116	130	M14	19	896.6	67	185	127	230	12.6
160	210	104	116	130	M14	20	950	76	183	128	230	13.4
170	225	134	146	162	M16	19	1223.5	104	172	113	355	19.6
180	235	134	146	162	M16	20	1288.8	116	172	115	355	20.6
190	250	134	146	162	M16	21	1363	129.5	172	116	355	23.8
200	260	134	146	162	M16	22	1437.5	143.7	172	112	355	24.9
220	285	134	146	162	M16	24	1581.8	174	172	115	355	29.6
240	305	134	146	162	M16	26	1725	207	172	119	355	31.9
260	325	134	146	162	M16	28	1846	240	170	117	355	34.3
280	355	165	177	197	M20	24	2428.5	340	168	117	690	52
300	375	165	177	197	M20	25	2540	381	161	123	690	55.3
320	405	165	177	197	M20	28	2881	461	175	119	690	67.3
340	425	165	177	197	M20	29	2994	509	171	119	690	71
360	455	190	202	224	M22	28	3588.8	646	169	115	930	96.5
380	475	190	202	224	M22	30	3821	726	170	115	930	101.2
400	495	190	202	224	M22	31	3960	792	168	120	930	106
420	515	190	202	224	M22	32	4100	861	165	116	930	110.7
440	535	190	202	224	M22	24	4260	937	165	112	930	110
460	555	190	202	224	M22	24	4260	980	158	107	930	113
480	575	190	202	224	M22	28	5000	1200	176	121	930	118
500	595	190	202	224	M22	28	5000	1240	169	117	930	122
520	615	190	202	224	M22	30	5330	1390	174	121	930	126
540	635	190	202	224	M22	30	5330	1440	168	117	930	131
560	655	190	202	224	M22	32	5680	1590	172	121	930	135
580	675	190	202	224	M22	33	5860	1705	172	121	930	140
600	695	190	202	224	M22	33	5860	1760	166	118	930	144

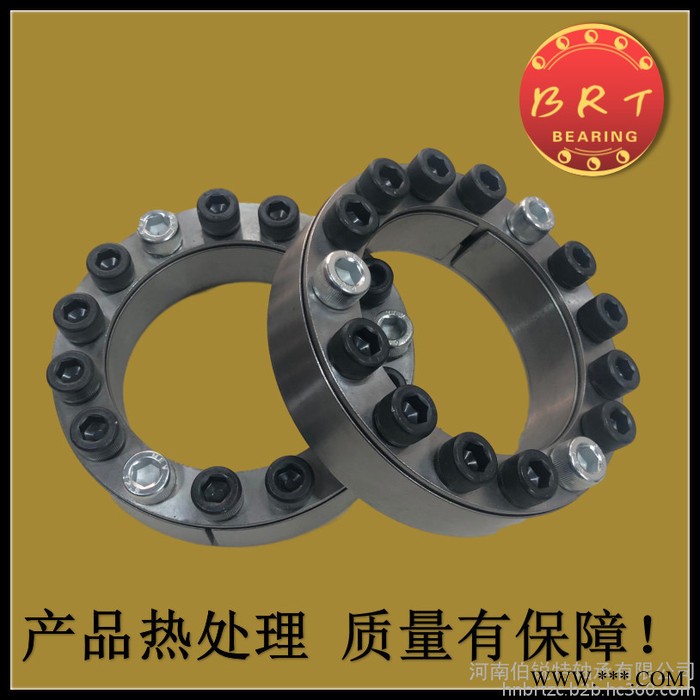

脹緊聯結套

 脹套屬于機械通用零部件范疇，用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。

  聯軸器（脹套）概念： 聯軸器屬于機械通用零部件范疇，常用聯軸器有膜片聯軸器 鼓形齒式聯軸器，萬向聯軸器，安全聯軸器，彈性聯軸器及蛇形彈簧聯軸器. 脹套屬于機械通用零部件范疇，用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。在高速重載的動力傳動中，有些聯軸器還有緩沖、減振和提高軸系動態性能的作用。 脹套由兩半部分組成，分別與主動軸和從動軸聯接。一般動力機大都借助于聯軸器與工作機相聯接，是機械產品軸系傳動常用的聯接部件。20世紀后期國內外聯軸器產品發展很快，在產品設計時如何從品種甚多、性能各異的各種聯軸器中選用能滿足機器要求的聯軸器，對多數設計人員來講，始終是一個困擾的問題。 常用脹套有膜片脹套， 鼓形齒式脹套，萬向脹套，安全脹套，彈性脹套及蛇形彈簧脹套。

一、使用須知
1、使用前請?jiān)敿?xì)閱讀本說明；
2、確認現品是否與配置機械的型號一致；
3、脹緊連接套的組件部分絕不能使用含鉬或硅添加劑；
4、本品指定使用性能等級為1 2. 9級螺栓，切匆用其他螺栓代替；
5、本品無中心定位功能，如須此功能，請?jiān)谳嗇炆献孕性O(shè)計；
6、安裝脹緊連接套過程，請勿強行敲打；
7、軸和輪轂的選用公差為h8/H8；
二、安裝方法
1、先將脹緊連接套表面和被連接件的結合面擦拭干凈，均勻涂上一層薄潤滑油(不應含二硫化鉬或硅添加劑)。
2、把被聯接件推入移到軸上，使達到設計規定的位置。將擰松螺栓的脹緊連接套平滑的裝入聯結空處，要防止被連接件的傾斜， 然后用手將螺栓擰緊。
3、脹緊連接套螺栓應使用力矩扳手，按對角線，交叉，均勻的擰昆螺栓，并接步驟: (1)以1/Ma值擰緊； (2)以1/2Ma值擰緊； (3)以Ma值擰緊； (4)以Ma值檢查全部螺栓。
三、拆卸方法
1、在確認了無任何負載后緩慢松下螺栓，但不要將螺栓全部擰出。
2、將取下螺栓旋入前壓板的輔助螺紋孔中，并擰動螺栓頂住上壓 板，直至脹緊連接套松動，然后輕敲拉動螺栓，即可將脹緊連 接套拉出。
四、防護須知
1、安裝完畢后，在脹緊連接套外露端面及螺栓頭部，涂上層防銹油漬。在露天作業或工作環境較差的機械，定期在脹緊連接 套外露端面涂防銹油漬。
2、需在腐蝕介質中工作的脹緊連接套，應采用專門的防護(倒如加蓋板)以防止脹套生銹。
五、安全事項及再使用
1、本品如用于升降機械上，或載入機械上時，應設置安全裝置， 以確保安全。
2、在受載青況下，禁止松動螺栓。
3、再使用時要確認脹緊連接套組件無污物，無腐蝕，和無損傷后 才能使用。
