Leo 5514 Pro-預告
高通量科學機器視覺相機
- 30.5mm 大靶面
- 5.2μm 像元
- 670 fps @ 14 MP
- Global Shutter
- 100G CoF 接口
產品介紹
Leo 5514系列相機是業內首次推出的高速全局快門科學級相機解決方案，采用背照式全局快門芯片，峰值量子效率高達83%，并配備5.5um的像元，具有卓越的靈敏度。相機搭載100G COF高速接口，支持8bit圖像以670fps高幀率傳輸。結合緊湊、低震動的設計，使其完美適用于高通量的科學成像應用。
-

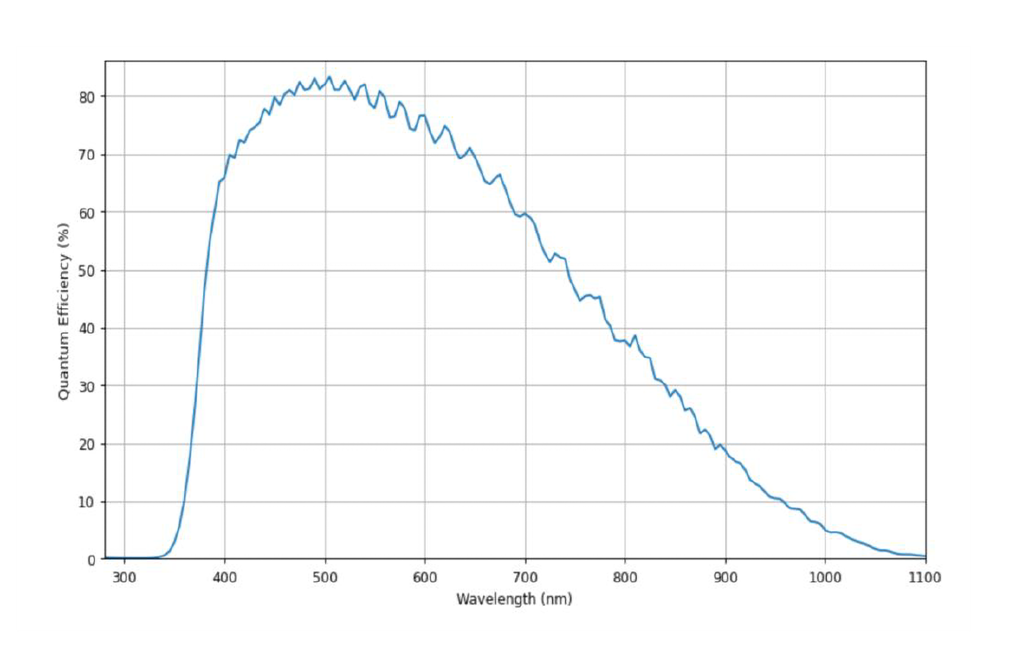

全局快門 + 背照式高靈敏度
Leo 5514 將全局快門架構與 BSI（背照式）sCMOS 技術結合,量子效率高達83%，讀出噪聲低至2.0e-，解決了傳統 rolling shutter 在高速和多維成像中的局限性，適合如電壓成像、活細胞成像等應用場景。
-

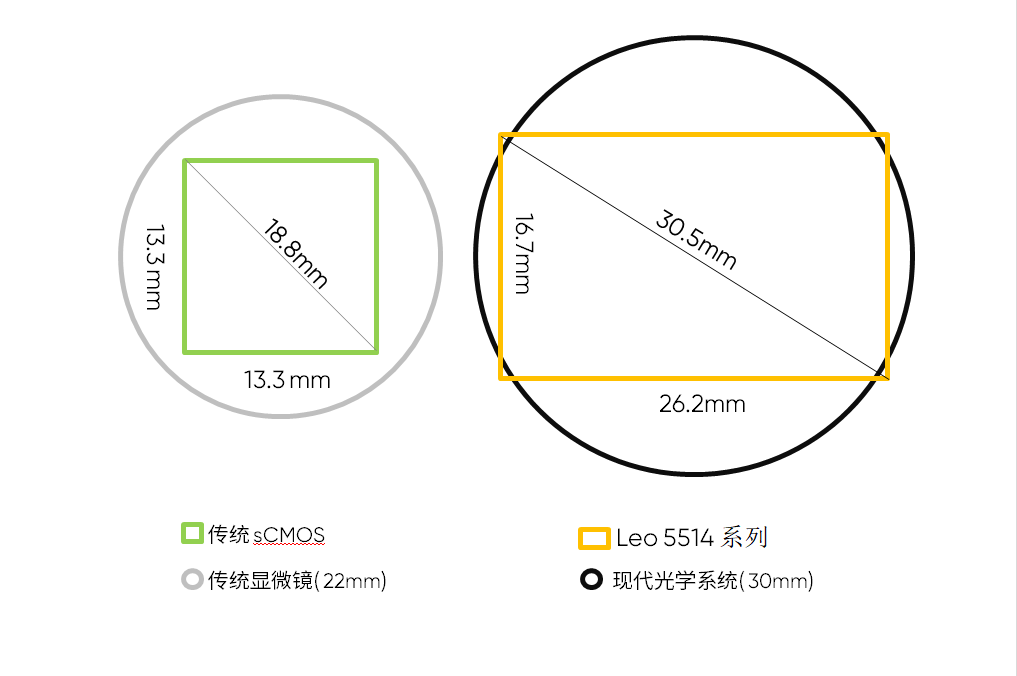

30.5mm 大視野成像
LEO 3243搭載30.5mm大靶面，符合高端光學儀器大視場設計趨勢，助力如空間生物學、基因組學、病理掃描等應用，減少圖像拼接誤差，提高數據采集效率。
-

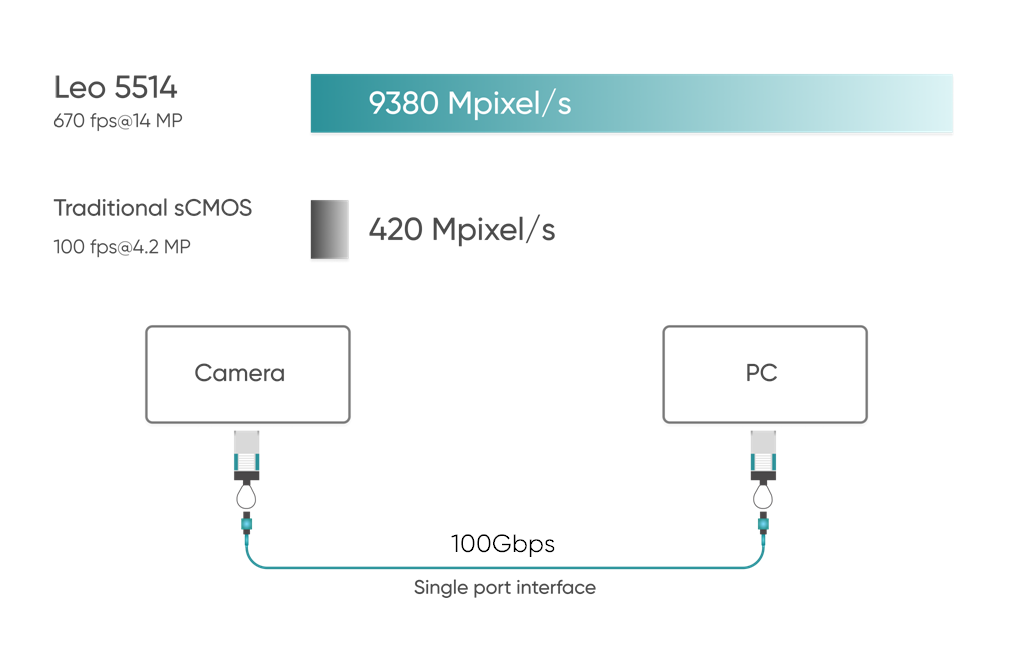

670fps高速成像+100G高效傳輸
Leo 5514 Pro 支持高達 670 fps 高幀率采集，滿足高通量場景下對快速數據獲取與實時反饋的需求。搭載自研 100G CoaXPress over Fiber (COF) 高速接口，實現14MP圖像穩定實時傳輸，突破傳統帶寬瓶頸，確保數據鏈路一致性，優化儀器集成體驗。
技術參數 >
- 型號: Leo 5514 Pro
- 傳感器類型: BSI sCMOS
- 傳感器型號: GSPRINT5514BSI
- 快門類型: Global
- 像元尺寸: 5.5 μm x 5.5 μm
- 峰值量子效率: 83%
- 彩色 / 黑白: 黑白
- 對角線尺寸: 30.5 mm
- 有效面積: 25.34 mm x 16.90 mm
- 分辨率: 4608 (H) x 3072 (V)
- 滿阱容量: 15 ke- @HDR; 30 ke- @After Binned
- 動態范圍: 77.5 dB
- 幀率: 670 fps @8bit; 480 fps @10bit; 350 fps @12bit; 80 fps @16bit
- 讀出噪聲: < 2 e- (HDR &12bit, Gain 4)
- 暗電流: <1e-/pixel/s@-5℃; <5e-/pixel/s@10℃
- 制冷方式: 風冷，水冷
- 制冷溫度: 10℃@25℃環境溫度，風冷; -5℃@20℃水溫，水冷
- 觸發輸出: Readout End/ Exposure/ Exposure Start/Read Out/ Trigger Ready / High / Low
- 觸發接口: Hirose
- 數據接口: 100G QSFP28
- 位深: 8 bit, 10 bit, 12 bit, 16 bit
- 光學接口: T/F/C Mount
- 重量: < 1.5 kg
