Dhyana 4040BSI
大面陣高動態sCMOS相機
- 90% QE @ 550 nm
- 9 μm × 9 μm
- 4096 (H) x 4096 (V)
- 16.5 fps @ 16MP
- CameraLink & USB3.0
詢 價
產品介紹
Dhyana 4040BSI（簡稱：4040BSI）大面陣sCMOS 相機的靶面直徑達到了52 毫米。相較于CCD 技術，它們的成像速度更快，動態范圍更高，非常適合天文和物理等領域的科學應用。
-

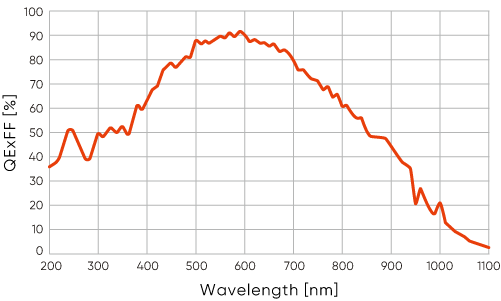

寬光譜成像，高信噪比
采用背照式sCMOS技術，具有200nm-1100nm的寬光譜響應能力，峰值量子效率高達90%QE，讀出噪聲僅3.6e-, 具有優異的弱光成像能力和高信噪比優勢。
-

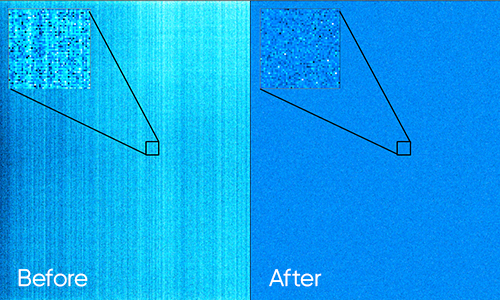

先進定量校準技術
采用鑫圖先進的定量校準技術（如DSNU／PRNU），相機成像背景質量更高，定量分析更精準，幫助科學研究獲得可信賴的結果。
-

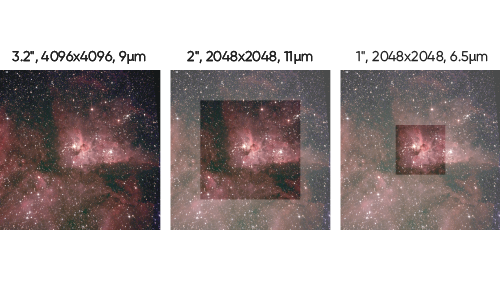

52毫米大靶面
52mm對角線傳感器提供了驚人的成像效率。它可以一次拍攝廣闊的視野畫面，無需拼接，提供更高的數據吞吐量和識別精度。
技術參數 >
- 型號: Dhyana 4040BSI
- 芯片類型: BSI sCMOS
- 芯片型號: Gpixel GSENSE4040BSI
- 峰值量子效率: 90% @ 550 nm
- 彩色 / 黑白: 黑白
- 對角線尺寸: 52.1 mm
- 有效面積: 36.9mm x 36.9mm
- 分辨率: 4096 (H) x 4096 (V)
- 像素大小: 9 μm x 9 μm
- 滿阱容量: 典型值: 39 ke-
- 動態范圍: 典型值: 85 dB
- 幀率: 16.5 fps @ CameraLink, 9.7 fps @ USB 3.0
- 讀出噪聲: 典型值: 2.3 e-
- 快門類型: 卷簾
- 曝光時間: 10 μs ~ 3600 s
- 暗信號不均勻性: 0.5 e-
- 光響應不均勻性: 0.2 %
- 制冷方式: 風冷, 水冷
- 最大制冷溫度: 低于環境溫度 45 ℃（水冷）
- 暗電流: 1.2 e-/pixel/s
- Binning: 2 x 2, 4 x 4
- ROI: 支持
- 時間戳精度: 1 μs
- GPS時間戳: 8 ns
- 觸發模式: 硬件, 軟件
- 觸發輸出: 觸發開始, 全局,讀出結束, 高電平,低電平
- 觸發接口: SMA , CameraLink CC1
- 數據接口: USB 3.0, CameraLink
- 位深: 12 bit, 16 bit
- 光學接口: F-Mount / 用戶定制
- 電源: 12 V / 8 A
- 功耗: ＜ 45 W
- 相機尺寸: 105 mm x 95 mm x 123.5 mm
- 重量: 2 kg
- 軟件: Mosaic , SamplePro , MaximDL , LabVIEW , MATLAB
- SDK: C, C++, C#, Python
- 操作系統: Windows, Linux
- 操作環境: 工作: 溫度 -25~45 ℃ , 濕度 0~95% 儲存: 溫度 -35~60 ℃ , 濕度 0~95%
顯示更多
應用方向 >
下載 >
-
Dhyana 4040BSI & Dhyana 4040 結構圖紙
-
Dhyana 4040BSI & Dhyana 4040 技術規格書
-
插件 - MATLAB （20230921）
-
插件 - LabVIEW（241108）
-
Tucsen SDK Kit ( Windows)
-
軟件 - Mosaic3.0.7.0 持續更新版
-
軟件 - SamplePro （通用版）
請登錄下載此文件。
