技術參數：

備注：1、以上報價包含運費、包裝費、17%增值稅發票。

2、交貨期：款到3-5個工作日內發貨。

3、質保一年，終生服務。

4、本產品外型及功能同國外同類產品。

賽思特氣體增壓設備說明

一、設備參照標準及說明：

，結合我國的實際情況研制而成的一種新型增壓裝置。相關增壓設備包含：

高壓物理發泡設備、高壓氣輔及水輔注塑設備、氣體增壓設備，高壓反應釜充裝設備等，該設備符合其它通用和專用的國際國內有關壓力元件的試驗標準。

二、產品適用范圍及功能特點：

賽思特高壓氣體增壓設備適用范圍：

該氣體增壓系統特別適用閥門管路，高壓容器及連接件等受壓設備的試壓試驗，氣瓶充裝試驗，氣密性試驗，密閉性試驗，爆破耐壓測試等，同時也可用于學校，科研及檢驗部門的檢測工具用。該機器還可使用在三坐標測量機、激光打標機、數控加工中心、氬弧焊接機、二氧化碳保護焊焊接機、啤酒廠包裝設備、啤酒廠氣控閥門、啤酒廠麥芽充氧設備、氣密性試驗機等各種高精度氣動設備需要增壓的場合。

賽思特高壓氣體增壓設備功能特點：

它是使用壓縮空氣為動力源，以氣體增壓泵為壓力源，輸出氣體壓力與驅動氣源壓成比例。通過對驅動氣源壓力的調整，便能得到相應的增壓后的氣體壓力。當驅動氣源壓力與增壓后的氣體壓力平衡時，增壓泵便停止充壓，輸出氣體壓力也就穩定在預調的壓力上。因而具有防爆、輸出壓力可調、體積小、重量輕、操作簡單、性能可靠、適用范圍廣等特點。它特別適用于閥門、管路、連接件、壓力容器等受壓設備的試壓檢驗。同時也適合科研、檢驗部門檢測工具

三. 系統技術參數:

壓縮介質：                         氧氣

輸出壓力：                         0-200 bar

設計性能:                           高壓氣體增壓氣密性裝置

控制方式：                         手動控制

設定方式：                         手動調節設定

使用方式：                         適應室內工況

設計海拔高度：                     1500m

相對濕度：                         不高于85%

環境空氣壓力：                     0.1 Mpa

動力供應：                         驅動空氣

冷卻方式：                         自冷卻

周圍環境和被壓縮的空氣溫度范圍：   0。C---+45。C

示意原理圖如下：

系統概述

整套所專用氣體增壓系統，按照模塊化設計：

設備均靈活拆卸，安裝于室內/撬裝車載。從工藝流程上分為以下部分：

1．增壓系統：      氣體增壓泵專用氣體增壓系統（核心部件）

2．控制設定系統：   手動控制壓力設定，壓力表顯示

3．驅動空氣系統：   用戶已備，空氣過濾器（選）

4．空氣氣源：       用戶已備，閥門，管件（選）

工藝流程描述：

驅動空氣接入氣動增壓系統，在驅動空氣腔大活塞的推動下使壓縮腔中的空氣受到壓縮，將低壓空氣壓力增至高壓，然后通過高壓管路接到被測試件

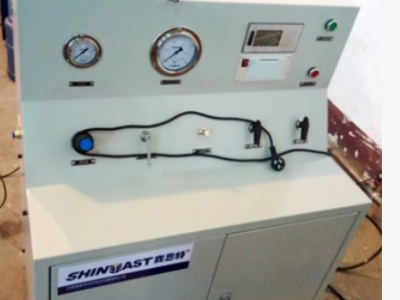

01． 設備描述

①  產品型號：氣動氣體增壓系統

② 產品型式： 柜式

③ 生產廠家： shineeast濟南賽思特（系統設計，集成，制造）

Shineeast S氣體增壓泵) ,空氣過濾器和調壓閥  ,連接管線與其它附件 ,高低壓壓力表,高壓截止閥 ,箱體等。

注：系統要求驅動空氣潔凈，干燥，露點〈-10 ℃，否則需要加裝過濾器和冷凝干燥機。所提供數據僅供參考
